精創 MTC-6000N 微電腦控制器說明書

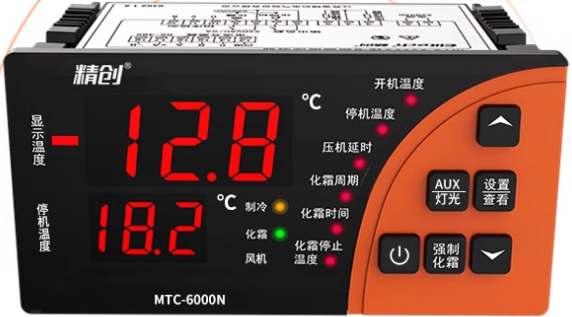

面板示意圖


技術參數
工作電壓：220VAC±10%50HZ /60HZ
測量溫度范圍： -50℃~50℃
◆控溫范圍： -50℃~50℃
◆測溫精度： -40℃~50℃±1℃,其它±1.5℃
◆溫度分辨率：0.1℃
◆溫度傳感器線長：2米(含探頭長度)
◆存儲溫度： -30℃~75℃
◆工作環境溫度：0℃~60℃
◆傳感器類型：NTC(10KΩ/25℃,B值3435K)

該產品分為485通訊版本和WIFI聯網版本兩種版本：

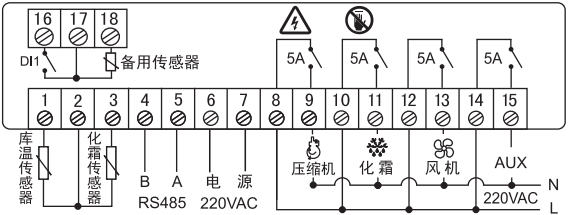

一、485版本
帶有485通信接口，通訊協議采用MUDBUS-RTU協議。本機通訊地址由參數F23確定。

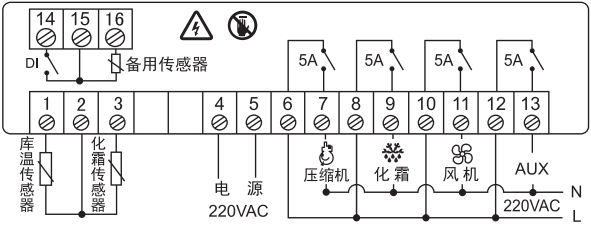

二、WIFI版本
在配置WIFI之前請先將產品WIFI復位：若產品當前處在WIFI模塊的狀態下，長按10秒以上，顯示溫度窗口顯示rst,停機溫度窗口顯示wifi 20秒，待轉入正常溫度顯示，WIFI模塊中已經配置連接的路由信息清除。
方式一：手機設置聯網
按如下信息描述重新配置WIFI:
1.掃描下方二維碼下載APP

2.登錄--填寫用戶名和密碼，若無賬戶點擊下方注冊

3. 設備添加--登陸后點擊右上方“+”添加GUID, 可直接輸入GUID號或掃描產品中GUID二維碼

4.添加GUID 后需連接WIFI網絡，成功后進入查看我的設備。

方式二：電腦設置聯網
1.打開瀏覽器，輸入平臺域名www.e-elitech.cn   填寫用戶名和密碼，若無賬戶點擊下方注冊。
2.添加設備
登錄后點擊我的設備>>添加設備，按照提示填寫內容。
3.設備信息
點擊我的設備>>設備查詢>>操作查看設備信息和設置參數等。
用戶菜單查看
在正常運行狀態下按住持續5秒以上至“開機溫度”指示燈亮?xí)r，再次按可循環查看參數。
按鍵或10S無操作，退出查看。
用戶菜單設置說明
在正常運行狀態下，按住鍵持續10秒以上，顯示溫度顯示窗顯示“SET”, 再次按可循環進入各參數設置。通過按▲或▼可修改各參數設置值。按或10S無操作，退出用戶設置。

用戶菜單

參數	設定范圍	出廠設定	注釋
開機溫度	停機溫度~+50.0℃	10.0℃	到達設定值時壓機開機
停機溫度	-50.0℃~開機溫度	-10.0℃	到達設定值時壓機停機
壓機延時	1~120分鐘	3分鐘	壓縮機關閉后再次開啟 的最小時間
化霜周期	0-120小時	6小時	每次化霜間隔
化霜時間	0~120分鐘	30分鐘	化霜時的持續時間
化霜停止溫度	-50～+50℃	10.0℃	化霜傳感器溫度高于此 設定值時，不允許化霜


系統菜單操作說明
在運行狀態下，同時按住+▼持續5秒以上至顯示窗顯示“F1”時，通過▲或▼可修改參數設定值；再次按，循環進入下一項參數設置。在設置狀態下按或10秒內無按鍵動作，則保存并退出參數設置狀態。

系統菜單

參數代碼	參數名稱	設定范圍	出廠設定	單位	注釋
F1	溫度校正	-10.0～+10.0	0	℃	當顯示溫度有誤差時， 可通過加減“溫度校正設 定值”作溫度校正
F2	超限報警	0～50.0	10.0	℃	庫溫大于“開機溫度  設定值+超限報警設定 值”或小于“停機溫  度設定值—超限報警  設定值”時報警
F3	化霜類型	0:電熱化霜； 1;熱氣化霜 2:停機化霜	0	/
F4	化霜周期計算方式	0:通電后控制器累積 工作時間 1:通電后壓機累積 工作時間	0	/
F5	化霜滴水時間	0~120	3	分鐘	每次化霜結束后的 延時時間
F6	風機啟動模式	-30~-1:風機提前壓  縮縮機啟動1-30分鐘 0～30:風機滯后壓縮 機0-30分鐘啟動 C:持續運轉	0	/	化霜時關閉； F6=0,F7=0時， 風機與與壓機同啟同停； F6=C或F7=C時， 風機持續運轉；
F7	風機停止模式	0～30:風機滯后壓縮 機0-30分鐘停機 C:持續運轉	0	/
F8	溫度超限報警延時	0~120	30	分鐘	溫度超限持續時間大 于本參數設定的時間 才會產生報警
F9	通電后首次溫度超限 報警延時	0~120	2	小時	通電后，在此設定時間內 不發生溫度超限報警
F10	輔助輸出選擇	0:不使用； 1:報警輸出； 2:冷凝水泵輸出 3:輔助輸出 4:燈光輸出	1	/
F11	水泵預充水 時間	3～255	3	秒	開始制冷時先開水泵， 水泵運行完所設定的 預充水時間后，再啟動 壓縮機
F12	水泵停機延時	3～255	3	秒	壓機停機后，水泵運行完  設定的“水泵停機延時” 時間后，水泵停止
F13	化霜傳感器選擇	0:不使用 1:使用	1	/
F14	化霜過程中風機 是否運行	0:不運行 1:運行	0	/
F15	數字量開關使能	0:不使用 1:門開關 2:高低壓輸入 3:輔助輸入	2	/
F16	數字量開關類型	0:常閉有效 1:常開有效	1	/
F17	門開關輸入用途	0:壓縮機和蒸發風 機關閉 ； 1:蒸發風機關閉 2:庫燈打開 3:壓縮機和蒸發風機 關閉，且?guī)鞜舸蜷_(kāi) 4:蒸發風機關閉， 且?guī)鞜舸蜷_(kāi)	2	/
F18	門開關報警延時	0-120	0	分鐘
F19	系統菜單密碼	0-999	0	/
F20	化霜溫度探頭校準	-10.0～+10.0	0	℃	當顯示的庫溫溫度有 誤差時，可通過加減 “溫度校正設定值”作 溫度校正
F21	暫停時間設置	1-240	15	分鐘	系統進入暫停模式 工作的時間
F22	備用傳感器選擇	0:不啟用； 1:啟用，作為庫溫傳感 器故障后，自動使用  本傳感器做控制溫度  2:做庫溫傳感器使用  做為測量使用，不做為 控制 3:與庫溫傳感器共同 使用，平均溫度控制 壓縮機啟停；	1
F23	通訊地址	1-127	1


按鍵說明
1)按鍵說明：
在非化霜、非參數設置、非參數查看狀態下，化霜周期不為0且化霜傳感器溫度小于化霜停止溫度時， 按住持續5秒以上可進入強制化霜狀態。再次按住5秒以上則可退出化霜狀態。

2)▲按鍵說明：
在運行狀態下，按下并松開▲鍵，顯示溫度窗口顯示NET, 停機溫度窗口顯示當前網絡狀態

停機窗口數碼管顯示數字	值及對應的描述
第1位數字含義	0:聯網模塊不存在或者故障
	1:模塊存在，但無網絡
	2:wifi未配置
	3:wifi已連接
	4:2G已連接
	5:4G已連接
第2位數字含義	0:無信號	第2位數字，只有在第1位數 字大于3時才有作用
	1:信號弱
	2:信號中等
	3:信號好
	4:信號非常好

3)▼按鍵說明：
在運行狀態下，按下并松開▼鍵，“顯示溫度”顯示窗顯示P2,  “停機溫度”顯示窗顯示當前傳感 器溫度值。使用上下鍵切換P2和P3,P2 為化霜探頭溫度，P3為備用傳感器溫度。
如果屏蔽了化霜傳感器，則不能查看化霜探頭溫度值，如果備用傳感器不啟用的話，無法查看備用傳 感器溫度。如果兩者都屏蔽，則都無法查看。查看完畢后，按退出查看。

動作控制功能說明
1、制冷控制
壓縮機啟動條件(同時滿足下述條件):
1)壓縮機延時時間>設定的壓機延時時間；
2)水泵開啟后并運行≥F11水泵充水時間(F10=2 時該項起作用);
3)庫溫≥開機溫度；
壓縮機關閉條件(滿足下述任一條件):
1)庫溫≤停機溫度時；
2)化霜開始時；
3)強制制冷結束時；

2、化霜控制(化霜周期設置為0時，不化霜):
化霜啟動條件(同時滿足以下條件):
1)化霜周期不為0時；
2)  “化霜周期”設定的時間到，或強制化霜開始。
3)化霜傳感器溫度小于化霜停止溫度，如果屏蔽化霜傳感器(F13=0), 則此條件無效；


化霜結束條件(滿足任一條件):
1)化霜探頭溫度達到“化霜停止溫度”
2)化霜時間大于設定的“化霜時間”
3 ) 按退出化霜狀態

3、風機控制
風機受壓縮機時間控制
在非化霜狀態下：
C: 風機持續運轉(化霜時停止);
0~30:風機滯后壓機0～30分鐘啟動(停止);
-1~-30:風機提前壓縮機1-30分鐘啟動；
在化霜狀態下：F14=0 時，風機停止，F(xiàn)14=1 時，風機運行。

4、水泵控制(F10=2)
開始制冷時先開水泵，水泵運行完所設定的預充水時間(F11) 后，再啟動壓縮機。制冷結束壓縮機停 止后，水泵將運行完所設定的水泵停機延時時間(F12)   后停止。

5、報警輸出
蜂鳴器報警時，按任意鍵，消除本次蜂鳴器報警聲響；具體報警類型請參考下述報警代碼。

6、報警繼電器輸出
F10=1 時，當有任何報警時，該繼電器閉合，所有報警消除后，報警繼電器關閉。

7、開關機
在正常運行過程中，長按關機按鍵5秒以上，顯示屏顯示PAC, 系統處于暫停工作狀態，狀態工作時間 按照F21設定時間允許，超過F21時間后，系統轉入正常運行狀態；在系統處于暫停狀態下，再次長按 關機鍵5秒，顯示OFF,  系統處于關機狀態；當顯示屏出現OFF時，控制器關機，所有輸出關閉，再次 長按關機鍵5秒以上，系統轉入正常運轉模式。

報警代碼

代碼	含義	影響
E1	庫溫傳感器故障	比例開停
E2	化霜傳感器故障	化霜按照時間控制
E3	庫溫傳感器超限報警	比例開停
E4	化霜傳感器超限報警	化霜按照時間控制
E5	超試用時間報警	比例開停
E6	門開關報警	根據參數設置
E7	備用傳感器故障
E8	高低壓報警
E9	EEP ROOM錯誤
E10	備用傳感器高溫報警
E11	備用傳感器低溫報警
數碼管閃爍	超溫報警
