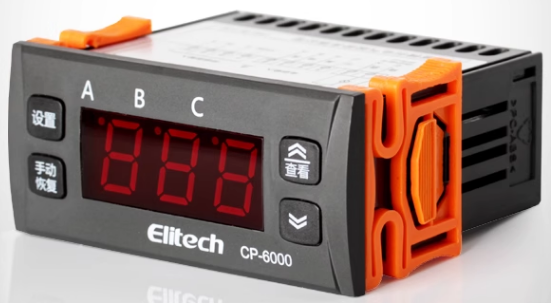

六、功能按鍵菜單


按鍵名稱	作用
設置	進入電流設定
	長按設置+▼ (組合鍵)5 秒進入?yún)��?shù)設置狀態
	切換菜單和參數
▲	調整菜單及參數（需要按鍵鎖）
	查看 A、B、C 三相電流
▼	調整菜單及參數（需要按鍵鎖）
	長按 10 秒按鍵鎖開啟
手動復位	持續按住 3 秒保護手動復位按鍵（不需要解鎖）
	退出設定狀態

七、操作方式
靜態相序保護：儀表具有相序保護功能。按儀表接線圖所示要求接線。儀表上電后，若相序錯誤則顯示E3故障代碼，相序保護在儀表上電后一直檢測，缺相保護：在平均電流超過2A的情況下，任何一相電流降為零，且 持續時間超過了F8設置規定的時間后，則缺相保護，顯示E3故障代碼，同時蜂鳴器鳴叫。
過載保護說明：在壓縮機運行過程中，三相電流中最大電流≥F1(出廠設置20A)并且持續時間≥F3(出廠設置 3S)時，則儀表停機，關閉所有輸出，屏幕顯示E1 故障代碼，同時蜂鳴器鳴叫。
不平衡保護說明：在壓縮機運行過程中，三相電流中的任意兩相之差≥F5(出廠設置30A)并且持續時間≥F6 (出廠設置60S)時，則儀表停機，關閉所有輸出，屏幕顯示E2 故障代碼，同時蜂鳴器鳴叫。
關于電流測量誤差說明：由于電流傳感器的檢測誤差、電網的不平衡誤差、儀表內部硬件的測量誤差，通過 儀表觀察的三相電流會與實際電流有所偏差，目前測量誤差為±3%(在三相電流平衡的基礎上,互感器標稱范圍內)，即使有偏差，但與實測電流相對是固定的。不會影響缺相、過載、不平衡的保護判斷。
管理者菜單設置：在正常工作模式下，同時按下設置+ ▼ (組合鍵)5秒進入管理者菜單的參數項界面，數碼  管顯示管制者菜單第一項“F1”，按“▲”和“▼ ”在各參數項F1~F8之間進行切換，按設置鍵則進入該參數 項的參數值更改界面，數碼管顯示的是當前參數項的當前參數設定值，按“▲”和“▼”可以對參數值進行  更改，再按設置鍵則保存當前參數值返回參數項界面，在管理者參數項或參數更改界面下，按下“手動復位”或  超過30秒無按鍵動作則保存當前設定的參數值并返回正常測控狀態。
查看：測控狀態下，按下“▲”，數碼管顯示當前A、B、C三相電流各5秒。
在啟動時，首次啟動禁止反時限功能，當首次超電流保護時間到后，則允許啟動反時限功能（F2=1時）。
本產品的反時限定義如下：當測得電流多于設定電流的N倍時，則步進時間跨度是無反時限時的2的N次方，
比如當測量的電流多余設定值的2倍內，則此時時間的流逝速度是無反時限時的4倍，當測量的電流多余設定值的 3倍內，則此時時間的流逝速度是無反時限時的8倍，以此類推，但最多不超過無反時限時的128倍。
在故障狀態下，按任意鍵可以取消蜂鳴器報警鳴叫。但不能去除故障代碼顯示。
除過載保護可以按照設定的次數自動復位外，其余所有故障狀態均需要關閉保護器電源，查找并修復電氣或 負載故障后，再重新上電才能夠重新使用。
本產品不具有熱記憶保護的相關功能。
八、控制方式：
保護繼電器：
開啟：當保護需求達到所設定的各種條件后，繼電器吸合。
斷開：正常工作狀態或保護后手動復位后，繼電器斷開。
