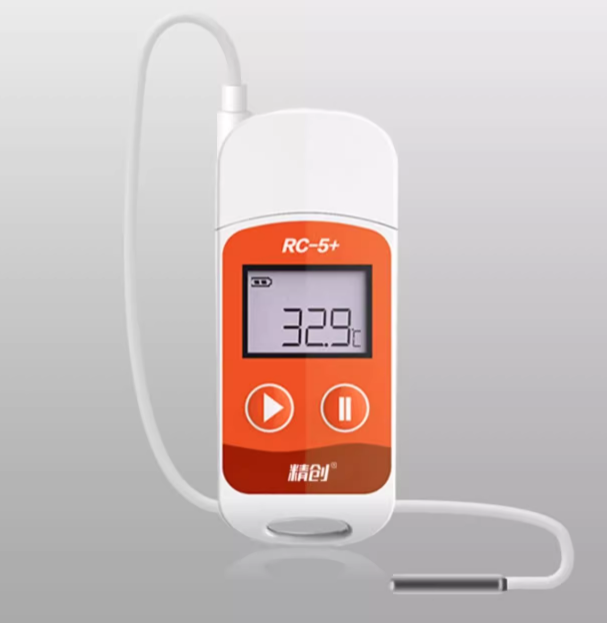

精創RC-5/RC-5+/RC-5+TE系列溫濕度記錄儀

用戶使用手冊

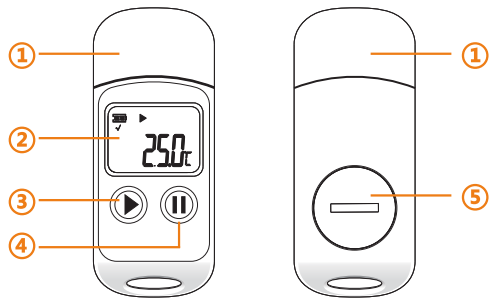

① USB蓋

② LCD屏幕

③ 左按鍵

④ 右按鍵

⑤ 電池蓋

① 電量顯示	⑦ 記錄點數
② 停止標志	⑧ √ 無報警
③ 記錄標志	⑨ X 有報警
②③ 同時閃爍：延時狀態	⑩ 月
④ 連接到PC	⑪ 日
⑤ 超溫報警	⑫ 最大值
⑥ 低溫報警	⑬ 最小值

型號	RC-5	RC-5+	RC-5+  （TE）
溫度測量范圍	-30℃~+70℃ (-22℉~158℉)		-40℃~+85℃ (-40℉~185℉)
精度	-20℃~+40℃(±0.5℃),其余±1℃
分辨率	0.1℃/℉
記錄容量	32000組(MAX)
記錄間隔	10秒～24小時	10秒～12小時
數據接口	USB
啟動方式	按鍵啟動；軟件啟動	按鍵啟動；軟件啟動；自動啟動
停止方式	按鍵停止；軟件停止；自動停止
軟件	ElitechLog用于Windows系統或MAC系統
報告格式	通過軟件導出 PDF/EXCEL/TXT	自動生成PDF；通過軟件導出PDF/EXCEL/TXT
電池壽命	6個月
證明	EN12830，CE，RoHS
防護級別	IP65
規格尺寸	整機尺寸：80*33.5*14mm
重量	20g


二、記錄儀使用操作
1.記錄儀參數配置：
1）請通過www.e-elitech.com/xiazaizhongxin下載并 安裝免費的精創數據中心( macos及 Windows系統）；（如已經安裝此軟件，可忽略此步驟）
2）確認記錄儀已正確安裝電池，在將記錄儀已插入計算機USB接口，記錄儀屏幕出現“”圖標；打開“精創數據中心”管理軟件，點擊“”進入配置參數界面輸入需要設置的參數后點擊“保存參數”，完成參數配置；

注：（1）在軟件未彈出保存成功提 示前，請勿斷開記錄儀和計算機的連接；        （2）首次使用或更換電池后，請務必配置參數；

記錄儀在啟動記錄狀態下，長按按鍵5秒鐘，屏幕顯示，記錄儀停止數據記錄；

4.數據查看以及導出：
方式一：PDF數據報告導出：
記錄儀連接計算機USB接口，將自動生成PDF格式數據 報告。您可以將生成的PDF報告拷貝到您的計算機中以 便保存。


PDF 報告生成中


報告生成完成，記錄儀連接到計算機

注：僅限RC-5+系列產品可直接生成PDF報告；

注：如果按鍵無法啟動記錄狀態，請連接計算機，打開“數據管理中心”軟件，進入?yún)��?shù)頁面，確認重復啟動參數是否為：開啟；

注：重復啟動記錄時，會將記錄數據清除，請務必在重復啟 動前保存數據；

!   注意事項 請將記錄器儲存在室溫下，如果設備長期不使用，應包裝存放在干 燥陰涼的環境中。 如果您是第一次使用記錄器，請使用“數據管理中心”軟件同步系 統時間和配置參數。 啟動記錄器前，請短按按鈕確認記錄和狀態指示燈同時閃爍一次 如果記錄器正在記錄，請勿卸下電池。 LCD屏幕將在15秒不活動后自動關閉（默認情況下）。再次按下按 鈕可打開屏幕。 “數據管理中心”軟件上的任何參數配置都將刪除記錄器內記錄的 所有數據。請?jiān)诒４嫘屡渲弥�前保存�?shù)據。 用戶不得擅自更改本設備。任何未經授權的更改都可能影響設備的 準確性，甚至損壞設備 請?jiān)诋a(chǎn)品的測量范圍內使用，如果電池電量不足，請勿將記錄器用 于長途運輸。即使電池耗盡，記錄儀內部的記錄數據仍可讀取。 本產品采用一次性鋰電池，請勿直接加熱或充電。 請按照當?shù)胤ㄒ?guī)回收或處置廢棄產品。
