ECB-1000P 智能塑殼電控箱使用說明

產品概述：

        本產品適用于海鮮機和小型冷庫的溫度控制，能直接驅動單相5HP以下的壓縮機機組控制，操作簡單，設 置方便，更是具備制冷、制熱自動轉換(電加熱或者熱氣制熱方式),是一款通用性好，性價比高的產品。
主要功能：
1、制冷、制熱、停機化霜
2、傳感器故障報警
3、溫度采取回差
4、手動開、停機功能
5、時鐘顯示
規格參數：
1、電源：220VAC±10%,50/60Hz
2、測溫范圍：-50℃～99℃
3、控溫范圍：-40℃～99℃
4、分辨率：0.1℃
5、精度：在溫度為-40℃～+50℃范圍內，精度為±1℃。其它溫度范圍內，精度為±2℃。
6、繼電器出點容量：壓縮機：50A/240VAC 最大能驅動單相5HP/240VAC的壓縮機負載 四通閥：5A/220VAC
7、儲存溫度：-20℃～60℃
8、工作環境溫度：-5℃～55℃
9、相對濕度：20～85%(無結露)
10、傳感器類型： NTC(10KΩ/25℃，B值3435K)
11、整機功耗：小于5W

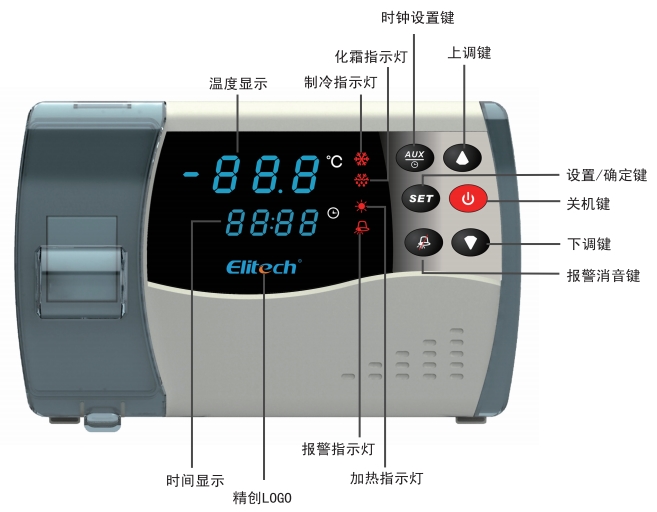

面板示意圖：

安裝圖

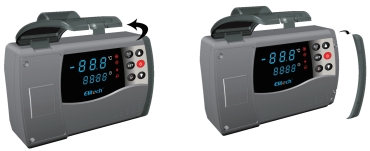

 第一步：打開左右蓋板

第二步：拆掉前殼上的四顆螺釘

第三步：拆下前面板

第四步：按照示意圖，固定好后 殼。安裝時裝好橡膠墊

第五步：接線、安裝好防水接頭

第六步：將前殼和后殼固定好。

操作說明：
1、用戶設置菜單
        在運行狀態下，按下“set”鍵松開后，顯示窗顯示當前設置的控制溫度，則表明進入用戶設置菜單，進 入用戶設置菜單后，按“▲”或“▼”鍵可修改控制溫度參數。按下“”鍵或者無按鍵動作10S自動退出 菜單，并保存參數。

參數代碼	描述	最小值	最大值	默認值	單位
	控制溫度	-40	99	10.0	℃

2、系統設置菜單
        在正常運行狀態下，按住 “set”    鍵持續5秒以上至顯示窗顯示“F1”  時，則表明進入系統設置菜單。按  “▲”鍵或“▼”  鍵，顯示屏將循環顯示參數代碼F1 、F2...F10 、F11,若要查看或者修改某一參數值，在顯 示該參數代碼時，按 “set”   鍵可以看到當前參數值，按“▲”鍵或“▼”鍵修改參數值。按“”鍵或者10S無按鍵動作，退出系統設置同時保存修改的參數值。
        注意：參數F5為密碼參數，如果該密碼不為0的話，長按“set”5秒后，顯示屏顯示“PS”, 按下“set”鍵 后，輸入正確的密碼才能進入系統設置。一旦設置密碼后請牢記密碼。

參數代碼	參數名稱	設定范圍	出廠設定	單位
F1	控制回差	0～+10.0	2.0	℃
F2	制冷制熱轉換延時	0～60	10	分鐘
F3	溫度校正	-5.0～5.0	0	℃
F4	壓縮機停機保護延時	0～10	3	分鐘
F5	密碼	000～999	0	/
F6	化霜周期	0～999	60	分鐘
F7	化霜時間	0～60	10	分鐘
F8	制熱模式	0:熱氣制熱；1電加熱	0	/
F9	報警回差	1～20	10	℃
F10	超溫報警延時	0～90	20	分鐘
F11	上電后首次高 溫報警延時	0～10	2	小時

3、“”按鍵說明、密碼說明
1) “”按鍵說明：
        在控制器上電的情況下，長按“”鍵大于3秒，輸出和顯示關閉，再次按下“”鍵，輸出打開、 顯示屏正常顯示。
2)密碼說明：
        控制器中有一項參數“F5”, 此參數為系統密碼，如果該參數為0,則在進入系統設置菜單的時候無需 輸入密碼就能進入，如果密碼不為0,則在進入系統設置菜單的時，需輸入密碼，密碼正確才能進入，否則 不能進入。出廠設置為0,即密碼為空，參數范圍為000～999.
基本工作原理：
1、溫度控制及制冷制熱自動轉換原理
        溫度控制是根據“控制溫度”和“控制回差”這兩個參數來進行控制。例如，“控制溫度”設為10℃,  “控制回差”設為3度，則當溫度探頭檢測到的溫度大于13℃時壓縮機啟動制冷，當溫度降至10℃時制冷結 束；當溫度小于7℃時壓縮機、四通閥工作啟動制熱，當溫度升到10℃時制熱結束。這樣便可實現制冷制熱 自動轉換，并將溫度控制在10±3℃范圍之間。
        另外，在制冷和制熱轉換時，可設定一個延時(參數F2) 以防止因溫度過沖造成的意外轉換，如果F2設  置為20分鐘，則在制冷結束后的20分鐘之內即使溫度降到低于溫度轉換點也不會切換到制熱狀態，同樣在制 熱停止后的20分鐘內，即使溫度高于溫度轉換點也不會切換到制冷狀態。
2、壓縮機開機延時保護：
        在系統中有一個“壓縮機停機計時器”,當壓縮機停機時開始計時，下一次啟動壓縮機時首先檢查這個  計時器，如果計時時間大于參數“F4”,則啟動壓縮機，如果小于F4,則等到計時時間大于F4時再啟動壓縮 機。這樣可以保證壓縮機兩次啟動之間的時間間隔大于F4,  防止頻繁啟動損壞壓縮機
3、停機化霜：
        控制器工作在制熱狀態下，控制中有個壓縮機累計工作時間計時器，當壓縮機啟動時開始計時，壓縮機 停止時停止計時，當計時時間大于化霜周期，則啟動停機化霜，化霜F7分鐘，壓縮機停止工作。停機化霜只 工作在制熱狀態，制冷狀態下不化霜。
4、報警輸出
        控制器有一路蜂鳴器警音輸出。在運行狀態下，當溫度探頭發生故障時，蜂鳴器響，同時數碼管顯示 “E1”。
高溫報警：
        當測得的溫度>=(控制溫度+F1+F9)時，如果是上電或者開機后首次高溫報警，則延時F11 小時后產生  高溫報警，蜂鳴器響，同時數碼管顯示“E2”;   如果不是首次高溫報警，則延時F10分鐘后產生高溫報警；當 溫度<=(控制溫度+F1)  時，高溫報警解除。在延時過程中如果溫度回落<=(控制溫度+F1) 時，高溫解除。

低溫報警：
        當測得的溫度<(控制溫度-F1-F9) 時，則延時F10分鐘后，產生低溫報警，蜂鳴器響，同時數碼管顯示 “E3”;     在低低溫報警延時過程中，如果溫度>=控制溫度-F1時，則解除低溫報警。
按“”按鍵，可消除本次蜂鳴器報警聲響。
5.時鐘設置
        正常運行狀態下，如果時鐘和實際時間有很大的誤差，可以通過設置來調整時間。調整方式如下：短按“”鍵至小時數字閃爍，表明進入時鐘調整狀態，按“▲”或“▼”鍵加減小時數，此時按“set”鍵 小時保存，分鐘閃爍，按“▲”或“▼”鍵加減分鐘數，再按“set”保存修改的數值，同時退出時鐘設置

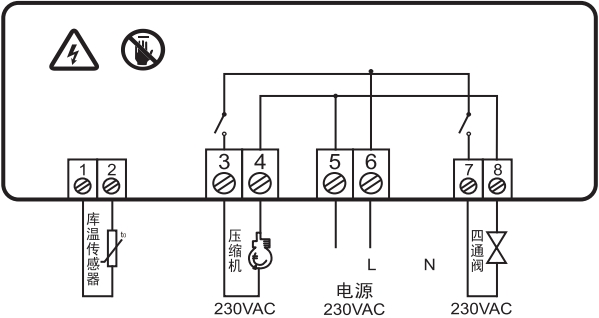

接線圖：

附錄：字符集
