  概述
本控制器適用于中、低溫冷庫及制熱設備的溫度控制。具有溫度測量、顯示、控制；溫度校正；溫度超溫 及傳感器故障報警；出廠設定值一鍵還原；可預設一組參數并可一鍵還原；采用觸摸按鍵并具有按鍵鎖功能。

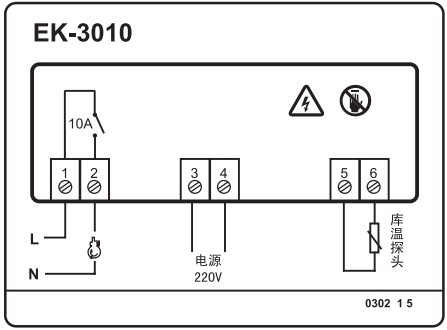

一路傳感器輸入：庫溫探頭傳感器。一路控制輸出：制冷(或加熱設備輸出)。 本控制器特色：
1、國內首款觸摸式溫度控制器，觸摸按鍵采用高精度數字電容測量技術，可避免水滴等各種干擾；與機 械按鍵相比，無機械動作，壽命長，性能穩定
2、前面板超薄炫彩一體化全防水設計，正面防護等級達IP65,  安裝效果更加出眾
3、全新的簡易無菜單操作方式，用戶單鍵即可完成常用操作和設置，不再需要菜單

技術參數
一測溫范圍：-40℃~99℃
一控溫范圍：-40℃~85℃
一示值誤差(測量精度):-30℃~50℃時±1℃±0.5字，其余±2℃±0.5字 一分辨率：0.1℃
一安裝尺寸：71mm*29mm
一1路蜂鳴器報警輸出
一繼電器觸點輸出容量：壓縮機10A/220VAC(或16A/220VAC可直接驅動單相1HP壓機) 一工作電壓：220VAC±10%,50/60Hz
一整機功耗：≤5W
一工作環境溫度：-5℃~60℃;工作相對濕度：10%～90%不可結露； 一存儲溫度：-25℃~75℃;
一傳感器NTC(10KQ/25℃,B 值3435K)
一兩路輸出傳感器線長：2米

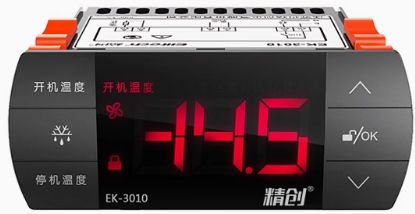

操作及顯示面板
1、面板顯示操作

顯示板可以顯示三個數字，一個狀態指示符(按鍵鎖),  兩個參數描述字(開機溫度、停機溫度)。
正常運行狀態下，所有的參數描述字都不亮；當進入菜單設置狀態時，對應的參數描述字點亮。正常運 行狀態下，若有制冷輸出時，“開機”字符亮。

2、工作指示符狀態說明

名稱	符號	狀態	表示意義
鎖符號		滅	非鎖定狀態
		亮	鎖定狀態
制冷符號	開機	滅	制冷停止
		閃爍	制冷延時
		亮	制冷工作


3、按鍵說明

控制器上共有六個按鍵：
：強制化霜鍵；	“開機溫度”鍵；	“停機溫度”鍵；
∧：上調鍵；	∨：下調鍵；	：解鎖鍵/0K;


操作說明

1、控制器解鎖、鎖定
控制器在鎖定狀態下，按住“解鎖鍵/0K”1秒鐘后，可以將鎖定的控制器解鎖，同時蜂鳴器鳴叫約0.5秒； 控制器在無任何按鍵動作30秒后自行鎖定。

2、用戶菜單設置
在正常運行狀態下，按下“開機溫度”鍵(或“停機溫度”鍵),相應的參數描述字點亮，顯示窗口顯 示“開機溫度”(或“停機溫度”)值，則表明進入設置“開機溫度”(或“停機溫度”)菜單�？梢酝ㄟ^ “∧鍵”或“ ∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整。在設 置狀態下，按下并松開“解鎖鍵/0K”或30秒內無按鍵動作則退出設置狀態，并保存參數。


參數	描述	設定范圍	出廠設定	工作模式	注釋
開機溫度 描述字亮	開機溫度	停機溫度-+85.0℃	10.0℃	制冷	庫溫高于設定值時 輸出開啟
		-40.0℃~停機溫度	-10.0℃	加熱	庫溫低于設定值 時輸出開啟
停機溫度 描述字亮	停機溫度	-40.0℃一開機溫度	-10.0℃	制冷	庫溫低于設定值時 輸出關閉
		開機溫度～+85.0℃	10.0℃	加熱	庫溫高于設定值 時輸出關閉

3、系統菜單設置
在正常運行狀態下，按“解鎖鍵/0K”5秒以上至溫度顯示窗顯示參數代碼“F9”, 則表明進入系統設置  菜單。按“∧鍵”或“∨鍵”可轉換參數代碼項；按下并立即松開“解鎖鍵/0K”顯示相應的參數值，按 “∧鍵”或“∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整；按下并立即松開“解鎖鍵/0K”暫時存儲所修改的參數數值，返回顯示參數代碼。
在系統菜單設置狀態下，按住“解鎖鍵/0K”5 秒或30秒內無按鍵動作，則保存所修改的參數值，退出系 統菜單設置狀態。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”,5 秒后返回正常顯示狀態。


參 數	描述	設定范圍	出廠 設定 值	注釋
F9	壓縮機啟動延時	0~10分鐘	0	壓機關閉后再次開啟的最小時間間隔 包括首次上電時啟動延時
F10	儀表通電超溫報警延時	0～~24.0小時	2.0小時	通電后，在此設定時間內不發生溫度 超溫報警信號
F11	超溫報警值	0~50.0℃	5.0℃	制冷模式： 庫溫大于“開機溫度值+超溫報警值” 或 庫溫小于“停機溫度值一超溫報警值” 時報警 制熱模式 庫溫大于“停機溫度值+超溫報警值” 或 庫溫小于“開機溫度值-超溫報警值” 時報警
F12	超溫報警延時	0～120分鐘	10分鐘	溫度超溫持續時間持續大于本參數設 定的時間才會產生報警
F13	庫溫傳感器 溫度校正	-10.0℃~+10.0℃	0.0℃	當測量的庫溫溫度有誤差時，可通過 此參數作為溫度校正
F14	制冷制熱轉換	0~1	0	0:制冷 1:制熱

6、蜂鳴器報警消音
按下任意鍵，可消除本次蜂鳴器報警聲響，但報警指示燈不會消失直到報警解除后。

7、出廠參數一鍵還原
在鎖定狀態下，按住“∧”鍵持續10秒以上，這時顯示“rES”3秒鐘，在這3秒鐘內按“解鎖鍵/0K”鍵，可以對溫控器參數進行出廠默認值的恢復，并顯示 “YES” 。保存參數時如果出現錯誤，溫度顯示窗顯示 “Err”,3秒后進入正常顯示狀態。建議此時溫控器重新通電。

8、預置參數及一鍵還原
在鎖定狀態下，按住“開機溫度”鍵持續10秒以上，這時顯示“COP”3 秒鐘，在這3秒鐘內按“解鎖鍵/ 0K”鍵，可以將當前的參數設置作為廠家預置的數據備份起來，并顯示“YES”, 以便終端用戶在緊急情況  下將控制器恢復為合適的設置；
在鎖定狀態下，按住“停機溫度”鍵持續10秒以上，這時顯示“don”3   秒鐘，在這3秒鐘內按“解鎖鍵/ 0K”鍵，可以恢復為廠家預置的參數設置，并顯示“YES”,建議此時溫控器重新通電。
注意1:在恢復廠家預置的參數設置前，請確保事先已進行參數備份。否則，恢復為出廠默認參數。

控制輸出功能
1)輸出控制
壓縮機啟動條件(同時滿足下述條件):
一壓縮機停機時間超過設定的壓機延時時間；
一庫溫≥設定的“開機溫度”時(制冷模式);
一庫溫≤設定的“開機溫度”時(制熱模式); 壓縮機關閉條件：
一庫溫≤設定的“停機溫度”時(制冷模式);
一庫溫≥設定的“停機溫度”時(制熱模式);

2)報警輸出
控制器有一路蜂鳴器警音輸出。在運行狀態下，當發生下列情況時，蜂鳴器響。
一庫溫探頭故障時，溫度顯示窗顯示故障代碼E1;控制器以固定的模式來控制壓縮機停止30分鐘，運行 15分鐘。庫溫探頭故障消除后進入溫控模式，退出固定的開停機模式。
一當滿足庫溫≥“開機溫度值”+“超溫報警值”(制冷模式)且持續時間≥“溫度報警延時”及“儀   表通電超溫報警延時”時，產生超高溫報警，顯示窗口交替顯示庫溫和代碼“HA”;   當庫溫<“開機溫度值” +“超溫報警值”時，則取消超高溫報警。
一當滿足庫溫≤“停機溫度值”-“超溫報警值”(制冷模式)且持續時間≥“溫度報警延時”及“儀   表通電超溫報警延時”時，產生超低溫報警，顯示窗口交替顯示庫溫和代碼“LA”;    當庫溫>“停機溫度值” -“超限報警值”時，則取消超低溫報警。
