  概述
本控制器適用于中、低溫冷庫溫度的控制。具有溫度測量、顯示、控制；溫度校正；強制化霜；溫度超 溫及傳感器故障報警；出廠設定值一鍵還原；可預設一組參數并可一鍵還原；采用觸摸按鍵并具有按鍵鎖功 能。

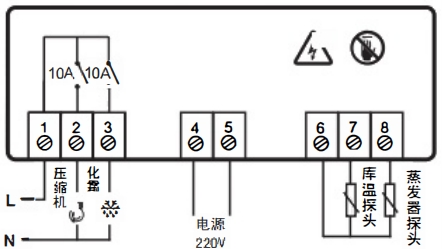

兩路傳感器輸入：庫溫探頭傳感器和化霜探頭傳感器。兩路控制輸出：制冷、化霜。 本控制器特色：
1、國內首款觸摸式溫度控制器，觸摸按鍵采用高精度數字電容測量技術，可避免水滴等各種干擾；與 機械按鍵相比，無機械動作，壽命長，性能穩定
2、前面板超薄炫彩一體化全防水設計，正面防護等級達IP65,安裝效果更加出眾
3、全新的簡易無菜單操作方式，用戶單鍵即可完成常用操作和設置，不再需要菜單；
4、具有化霜周期斷電記憶功能，即使設備意外斷電時，仍可及時啟動化霜，保證機組正常工作和制冷 效率；

技術參數
一測溫范圍：-40℃~99℃
一控溫范圍：-40℃~85℃
一示值誤差(測量精度):-30℃~50℃時±1℃±0.5字，其余±2℃±0.5字
一分辨率：0.1℃
一安裝尺寸：71mm*29mm
—1路蜂鳴器報警輸出
一繼電器觸點輸出容量：壓縮機10A/220VAC(或16A/220VAC可直接驅動單相1HP壓機)、化霜10A/220VAC
一工作電壓：220VAC±10%,50/60Hz
一整機功耗：≤5W
一工作環境溫度：-5℃~60℃;工作相對濕度：10%～90%不可結露；
一存儲溫度：-25℃~75℃;
一傳感器NTC(10KQ/25℃,B值3435K)
一兩路輸出傳感器線長：2米

操作及顯示面板
1、面板顯示操作         顯示板可以顯示三個數字，一個狀態指示符(按鍵鎖),  四個參數描述字(開機溫度、停機溫度、化霜周期、化霜時間)。
        正常運行狀態下，所有的參數描述字都不亮；當進入菜單設置狀態時，對應的參數描述字點亮。正常運行狀 態下，若有制冷時，“開機”字符亮；若有化霜進行時，“化霜”字符亮。

2、工作指示符狀態說明

名稱	符號	狀態	表示意義
鎖符號		滅	非鎖定狀態
		亮	鎖定狀態
制冷符號	開機	滅	制冷停止
		閃爍	制冷延時
		亮	制冷工作
化霜符號	化霜	滅	化霜停止
		閃爍(慢閃)	化霜延時
		閃爍(快閃)	化霜滴水
		亮	化霜工作

3、按鍵說明
控制器上共有六個按鍵：

：強制化霜鍵	“開機溫度”鍵	“停機溫度”鍵；
∧: 上調鍵：	∨:下調鍵；	:解鎖鍵/0K;

操作說明
1、控制器解鎖、鎖定
        控制器在鎖定狀態下，按住“解鎖鍵/0K”1 秒鐘后，可以將鎖定的控制器解鎖，同時蜂鳴器鳴叫約0.5秒； 控制器在無任何按鍵動作30秒后自行鎖定。

2、用戶菜單設置
        在正常運行狀態下，按下“開機溫度”鍵(或“停機溫度”鍵),相應的參數描述字點亮，顯示窗口顯 示“開機溫度”(或“停機溫度”)值，則表明進入設置“開機溫度”(或“停機溫度”)菜單。可以通過 “∧鍵”或“∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整。在設置態 下，按下并松開“解鎖鍵/0K”或30秒內無按鍵動作則退出設置狀態，并保存參數。

參數	描述	設定范圍	出廠設定	工作模式	注釋
開機溫度 描述字亮	開機溫度	停機溫度～+85.0℃	10.0℃	制冷	庫溫高于設定值時輸出開啟
停機溫度 描述字亮	停機溫度	-40.0℃～開機溫度	-10.0℃	制冷	庫溫低于設定值時輸出關閉


3、系統菜單設置
        在正常運行狀態下，按“解鎖鍵/0K”5 秒以上至溫度顯示窗顯示參數代碼 “F1”,    則表明進入系統設置 菜單。按“∧鍵”或“∨鍵”可轉換參數代碼項；按下并立即松開“解鎖鍵/0K”顯示相應的參數值，按  “∧鍵”或“ ∨鍵”進行參數調整，按住“∧鍵”或“∨鍵”不放，可以進行參數快速調整；按下并立即松開“解鎖鍵/0K” 暫時存儲所修改的參數數值，返回顯示參數代碼。
        在系統菜單設置狀態下，按住“解鎖鍵/0K”5 秒或30秒內無按鍵動作，則保存所修改的參數值，退出系 統菜單設置狀態。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”，5秒后返回正常顯示狀態。


參 數	描述	設定范圍	出廠 設定 值	注釋
F1	化霜時間 (化霜時間描述字亮)	1～120分鐘	30分鐘	化霜時的持續時間
F2	化霜周期 (化霜周期描述字亮)	0～120小時	6小時	兩次化霜之間的時間間隔 (每隔1H,自動記錄一次)
F3	化霜周期計時方式	0:通電后控制器累積工作時間 1:通電后壓縮機累積工作時間	1
F4	化霜后滴水時間	0～120分鐘	3分鐘	每次化霜結束后的延時時間
F5	化霜類型	0:電熱化霜 1:熱氣化霜	0	采用熱氣化霜前，壓機先停機3分鐘，再啟動化霜，保證機組系統的穩定性。 熱氣除霜后，壓機延時2分鐘才可以在滿足條件的情況下啟動。
F6	化霜停止溫度	-40.0℃～+50.0℃	10℃	化霜傳感器溫度高于此設定值時，停止化霜，不允許化霜
F9	壓縮機啟動延時	0～10分鐘	0	壓機關閉后再次開啟的最小時間間隔 包括首次上電時啟動延時
F10	儀表通電超溫報普延時	0～24.0小時	2.0小時	通電后，在此設定時間內不發生溫度超溫報警信號
F11	超溫報替值	0～50.0℃	5.0℃	庫溫大于“開機溫度值+超溫報警值” 或 庫溫小于“停機溫度值-超溫報警值” 時報警
F12	超溫報替延時	0～120分鐘	10分鐘	溫度超溫持續時間持續大于本參數設 定的時間才會產生報警
F13	庫溫傳感縣 溫度校正	-10.0℃～+10.0℃	0.0℃	當測量的庫溫溫度有誤差時，可通過 此參數作為溫度校正

4、手動化霜
        在非化霜、非化霜滴水、非參數設置狀態下，化霜周期設置不為0且化霜傳感器溫度小于所設定的化霜停 止溫度 (F6) 時，按住********鍵持續3秒以上則進入手動化霜狀態，“化霜”工作指示符亮，化霜開始。
        在化霜、非參數設置狀態下，按住**********鍵持續3秒以上則退出化霜狀態，“化霜”工作指示符閃爍�；�霜停止，化霜滴水開始。

5、化霜探頭溫度查看
        在正常運行或鎖定狀態下，按下∨鍵，溫度顯示窗顯示化霜探頭溫度值，松開按鍵，則返回正常顯示 狀態。

6、蜂鳴器報警消音
        按下任意鍵，可消除本次蜂鳴器報警聲響，但報警指示燈不會消失直到報警解除后。

7、出廠參數一鍵還原
        在鎖定狀態下，按住 “∧” 鍵持續10秒以上，這時顯示 “rES”3秒鐘，在這3秒鐘內按“解鎖鍵/OK”鍵 ,可以對溫控器參數進行出廠默認值的恢復，并顯示“YES” 。保存參數時如果出現錯誤，溫度顯示窗顯示“Err”3秒后進入正常顯示狀態。建議此時溫控器重新通電。

8、預置參數及一鍵還原
        在鎖定狀態下，按住“開機溫度”鍵持續10秒以上，這時顯示“COP”3 秒鐘，在這3秒鐘內按“解鎖鍵/O”K鍵，可以將當前的參數設置作為廠家預置的數據備份起來，并顯示“YES”,  以便終端用戶在緊急情況下將控制器恢復為合適的設置；
        在鎖定狀態下，按住“停機溫度”鍵持續10秒以上，這時顯示 “don”3秒鐘，在這3秒鐘內按“解鎖鍵/ OK”鍵，可以恢復為廠家預置的參數設置，并顯示“YES”;建議此時溫控器重新通電。
        注意1:在恢復廠家預置的參數設置前，請確保事先已進行參數備份。否則，恢復為出廠默認參數。

控制輸出功能
1)制冷控制
        在正常測控狀態下，如果庫溫高于等于“開機溫度”值則開啟輸出；庫溫低于等于“停機溫度”值則停 止輸出。
        壓縮機啟動條件(同時滿足下述條件):
        一壓縮機停機時間超過設定的壓機延時時間：
        一非化霜、非化霜滴水狀態下庫溫≥設定的“開機溫度”時或熱氣化霜時； 壓縮機關閉條件(滿足下述任一條件):
        一庫溫≤設定的“停機溫度”時；  —電熱化霜開始時；  —熱氣化霜結束時；

2)化霜控制
化霜啟動條件(同時滿足以下條件): 一化霜周期不為0時；
一化霜傳感器溫度小于所設定的化霜停止溫度；
一“化霜周期”設定的時間到，或強制化霜開始時。
        化霜結束條件：溫度和時間雙重控制。化霜啟動后，如果化霜探頭溫度達到“化霜停止溫度”,則認為化霜完畢，結束化霜。如果化霜時間過長，超過了“化霜時間”,控制器也將結束化霜。溫度和時間任何一 設定值均未達到時，通過手動操作“強制化霜”按鍵也可退出化霜狀態；
