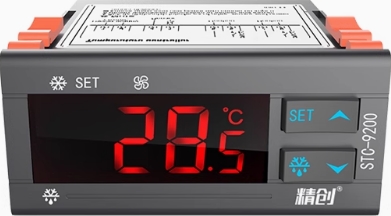

1、產品概述
    通用型溫度控制器，最大可配置兩路溫度傳感器用于柜溫調節和除霜控制。 支持化霜傳感器、除霜繼電器、風機繼電器輸出及拷貝卡功能。
2、規格尺寸
    安裝尺寸：71mm×29mm           整機尺寸：78.5mm×34.5mm×82mm

3、技術參數
    1)測量范圍：-50℃～99℃或-50℉～99℉ (僅指傳感器校正值設置為0時)
    2)溫度分辨率：0.1℃/℉ (柜溫傳感器)、1℃/F(蒸發器傳感器)
    3)測溫精度：-40℃～50℃,±1℃;50℃～70℃,±2℃;其余±3℃;或-40℉～99℉  時±2℉; 其它±6℉;
    4)控溫范圍：-50℃/℉～99℃/℉;
    5)電源電壓：220±10%(VAC) 、50/60Hz;
    6)整機功耗：＜3W;

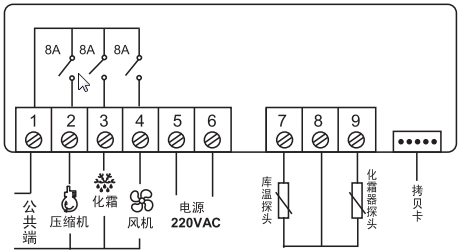

    7)端口輸出容量：制冷：8A  除霜：8A    風機：8A
    8)工作環境溫度：0℃～55℃
    9)存儲溫度：-25℃～75℃,相對濕度：20%～85%(無結露)

4、指示燈狀態說明

指示燈	符號	狀態	表示意義
設置指示燈	set	亮	參數設置
		滅	測控狀態
		閃爍	查看溫度設定值
制冷指示燈		亮	制冷工作
		滅	制冷停止
		閃爍	制冷延時
除霜指示燈		亮	除霜工作/除霜滴水
		滅	除霜滴水結束
		閃爍	除霜輸出延時
風機指示燈		亮	風機啟動
		滅	風機關閉
		閃爍	除霜后風機啟動延時
測量單位指示燈	℃	亮	測量單位顯示
測量單位指示燈	•	亮	測量單位顯示

5、參數表

菜單	菜單功能	設定范圍	默認值
St	溫度設定值	溫度設置下限～溫度設置上限	-5
Hy	溫度回差	0.1～10℃    1～25℉	2
LS	溫度設置下限	-50℃～St     -50℉～St	-20
US	溫度設置上限	St～99℃    St～99℉	20
ot	柜溫傳感器校正	-9.9～9.9℃   -20～20℉	0
AC	防頻繁啟動延時	0～50min	3
td	除霜方式	EL:電熱除霜 in:熱氣除霜	EL
dE	除霜終止溫度	-50～90℃    -50～90℉	10
id	除霜周期	0～99hour	6
Md	最大除霜時間	1～99min	30
dF	除霜過程中顯示	rt:顯示實際柜溫 it:顯示化霜開始時柜溫 St:顯示溫度設定值 dF:顯示“dF”字符	rt
dt	除霜后滴水時間	0～99分鐘0:禁止除霜滴水時間	2
FC	風機運行模式	Cn:與制冷同啟同停，除霜時停止； on:持續工作，除霜時停止； Cy:與制冷同啟同停，除霜時運行； oy:持續工作；	Cn
FS	風機停止溫度	-50～90℃	0℃
AU	溫度報警上限值	(AL+1)～99℃ (AL+1)～99℉	99
AL	溫度報警下限值	-50℃～(AU-1)-50℉～(AU-1)	-50
Ad	溫度報警延時	0～99min	15

注①:產品默認參數值若有調整，請恕說明書不另行更改。

6、按鍵功能
6.1按鍵名稱

按鍵	作用	按鍵動作	指示燈
Set	查看溫度設定值	按下并立即釋放	set指示燈閃爍
	進入溫度設定值調節	持續按下2秒后	set指示燈亮
	保存溫度設定值并退出設置狀態	按下即響應	set指示燈滅
	參數設置狀態時切換參數項和參數值	按下即響應	set指示燈亮
Set+▼	進入參數設置狀態	持續按下3秒后	set指示燈亮
Set+▲	退出參數設置狀態	按下即響應	set指示燈滅
	執行參數還原	持續按下3秒后	成功數碼管顯示“rst”
▲	向上瀏覽參數項或增大參數值	按下即響應	set指示燈亮
	向拷貝卡上傳參數	持續按下1秒后	成功“uP”、失敗“Er“ 拷貝卡參數與控制器型號不符“EP”
▼	向下瀏覽參數項或減小參數值	按下即響應	set指示燈亮
	從拷貝卡下載參數	持續按下1秒后	成功“do”、失敗“Er”、拷貝卡 參數與控制器型號不符“EP”
	查看蒸發器傳感器溫度	按下即響應	數碼管顯示蒸發器溫度
	啟動手動除霜	持續按下2秒后	指示燈亮

6.2按鍵操作
    查看溫度設定值：
        按下并放開Set鍵，顯示溫度設定值，set指示燈點亮；
        按Set鍵或者等待15秒鐘無按鍵操作恢復到正常顯示狀態。

    修改溫度設定值：
        持續按下Set鍵2秒鐘；
        設定值將被顯示出來，set指示燈點亮；
        在15秒鐘內，通過按▲鍵或▼鍵修改設定值；
        按Set鍵或者等待15秒鐘無按鍵操作，存儲新的設定值。

    修改參數值：
         修改用戶層參數值(第一層Pr1)
         持續按下Set+▼鍵超過3秒鐘進入菜單用戶層，set指示燈點亮； 選擇需要的參數項，再按Set 鍵來顯示參數值；
         按 ▲ 鍵 或 ▼鍵修改參數值；
         按Set鍵確認本參數項參數值，同時顯示下一個參數項。
         參數修改完畢后按下Set+▲ 或15秒內無按鍵操作則保存并退出參數設置狀態。
         修改隱藏層參數值(第二層Pr2)
         (進入隱藏參數層可以瀏覽到溫控器所有參數項(Pr1 、Pr2))
         持續按下Set+▼組合鍵超過3秒進入菜單用戶層(第一層Pr1),set指示燈點亮。
         再持續按下Set+▼鍵超過7秒鐘，控制器顯示L2字符，松開組合按鍵后，緊接著Hy參數會顯示出來，此時您己進入參數菜單隱藏層。
         選擇需要的參數項；
         按Set鍵顯示其參數值；
         用 ▲ 鍵 或 ▼鍵來修改其參數值；
         按Set 鍵確認本參數項參數值，同時顯示下一個參數項。
         參數修改完畢后按下Set+▲或15秒內無按鍵操作則保存并退出參數設置狀態。

    注：如在菜單用戶層(第一層)沒有參數項，在進入第一層后會顯示“nP”字符，持續按下 Set+▼組合鍵直到L2字符出現后可進入菜單隱藏層(第二層)。
    將參數項從隱藏層(Pr2)   移到用戶層(Pr1)   (或反向移動)
        進入隱藏層后，通過按下Set+▼組合鍵可將當前參數項在用戶層和隱藏層之間移動。
        在移動過程中會有一個小數點點亮或熄滅，小數點熄滅即該參數項成功移動至用戶層(第一層),小數點 亮即該參數只在隱藏層(第二層)可見。

    鎖定/解鎖鍵盤
        持續按下▲+▼組合鍵超過3秒鐘，面板顯示‘oF’字符，則鍵盤被鎖定。鍵盤被鎖定時，無法通過按 鍵操作進行參數調整，無法手動強制啟動或關閉除霜。
        持續按下▲+ ▼組合鍵超過3秒鐘，面板顯示‘on’字符，則鍵盤被解。

    參數還原
        持續按下set+▲ 組合鍵超過3秒鐘，面板顯示“rst”,表示控制器參數還原成功。各參數項還原為通過拷貝 卡下載到控制器內的參數值。

    手動除霜
        非設置狀態下，按鍵后可查看當前蒸發器傳感器溫度測量值(蒸發器傳感器啟用且正常),持續按下2秒 后，可強制啟動除霜。

7、拷貝卡
    上傳(將控制器內的參數復制到拷貝卡中)
        先通過面板按鍵對控制器進行參數設置；
        插入拷貝卡后，按下▲鍵，直到面板上顯示“uP”字符。
        3秒后拔下拷貝卡，然后重新給控制器通電。
    下載(將拷貝卡內的參數復制到控制器)
        插入拷貝卡后，按下▼鍵，直到面扳顯示"do"字符。
        拔下拷貝卡，3秒后重新給控制器通電。
    注：若有“Er”顯示則表明編程失敗。此時需要檢查拷貝卡的連接是否可靠，然后重復上述。
        若有“EP”顯示則表明拷貝卡內數據與控制器型號不對應，編程失敗。此時需要選用正確拷貝卡，然后重 復上述；或對拷貝卡重新上傳數據，然后重復上述。
    (★該過程需保持電源穩定，及拷貝卡的有效連接，在操作未完全執行結束前請勿插拔拷貝卡)
        下載成功后，控制器參數項按下載數據調整。

8、控制輸出
制冷
正常情況下：
        柜溫高于溫度設置值+控制回差(Hy),     且防頻繁啟動延時(AC)   運行完后制冷開啟；
        柜溫低于溫度設置值，制冷關閉。
        首次通電，上電輸出延時  運行結束后，若柜溫高于溫度設置值+控制回差，制冷啟動。
柜溫傳感器故障情況下：
制冷/制熱按設定的開啟關閉的時間周期運轉。其中：
        若Cy(傳感器故障時壓縮機工作時間)=0、Cn (傳感器故障時壓縮機停止時間)=0,此時制冷總是停機；
        若Cy(傳感器故障時壓縮機工作時間)=0、Cn (傳感器故障時壓縮機停止時間)≠0,此時制冷總是停機；
        若Cn(傳感器故障時壓縮機停止時間)=0、Cy (傳感器故障時壓縮機工作時間)≠0,此時制冷總是開機；

除霜
    1)除霜周期(id=0時),禁止除霜。

    2)除霜周期(id不為0時),非除霜狀態下：
    ① 蒸發器傳感器啟用(P2=y),   蒸發器傳感器溫度大于除霜終止溫度(dE) 時，無法啟動除霜；
    ②蒸發器傳感器啟用(P2=y)   且蒸發器傳感器溫度小于除霜終止溫度(dE)  或者蒸發器傳感器禁用(P2=n) 時(以下任一條件均可啟動除霜):
       a、當除霜周期 運行完時，啟動除霜；
       b 、持續按   鍵2秒，啟動除霜；
       此后運行完除霜啟動延時輸出  后，除霜輸出。
    3)除霜狀態下(以下任一條件均可關閉除霜):
    ① 蒸發器傳感器啟用(P2=y),   蒸發器傳感器溫度大于除霜終止溫度(dE) 時，關閉除霜；
    ②除霜最長時間(Md)  運行完，關閉除霜；
    4)除霜后進入除霜滴水狀態，除霜后滴水時間 內禁止制冷輸出，在此期間排出除霜時產生的滴水；除 霜后滴水時間運行完后進入制冷循環狀態。
注：上電除霜：
    Dp =y:上電啟動除霜；Dp =n:上電不啟動除霜
    除霜過程顯示：
    dF = rt:除霜過程顯示柜內實際溫度；
    dF = it:  除霜啟動時柜溫；(化霜結束半小時內若柜溫大于除霜啟動時柜溫，則繼續顯示除霜啟動時柜溫)
    dF = St:溫度設定值(St);
    dF = dF:除霜字符“dF”。
    除霜方式：
    Td =EL:電熱除霜； td =in:熱氣除霜。

化霜方式 系統狀態	電熱化霜	熱氣化霜
制冷輸出	壓縮電機開	壓縮電機開
	電加熱關	四通閥關
除霜延時	壓縮電機關	壓縮電機關
	電加熱關	四通閥開
除霜輸出	壓縮電機關	壓縮電機開
	電加熱開	四通閥開
除霜滴水	壓縮電機關	壓縮電機關
	電加熱關	四通閥開

風機
        風機運行模式：
        FC=cn:  風機隨制冷壓機同啟同停，除霜時關閉；
        FC=on:  風機持續運行，除霜時關閉；
        FC=cy:  風機隨制制冷壓機同啟同停，除霜時運行；
        FC=oy:  風機持續運行，(包括除霜時);
        若FC=cn 或on, 需等待除霜后風機啟動延時(Fd) 運行結束，風機才可再次運行。
        若蒸發器傳感器啟用(P2=y)   且當蒸發器傳感器溫度大于(FS) 風扇停止溫度時，風扇關閉；

故障報警
        當溫度傳感器發生故障后，相應傳感器“P1”或“P2”報警會顯示，故障解除后，報警會自動復位。 柜溫超限報警：
        柜溫大于溫度報警上限值(AU),   溫度報警延時(Ad)  及啟動時溫度報警延時(dA)  運行完，數碼管顯示 HA, 當溫度小于溫度報警上限值(AU)  后解除該報警；
        柜溫小于溫度報警下限值(AL),  溫度報警延時(Ad)  及啟動時溫度報警延時(dA)  運行完，數碼管顯 示LA, 當柜溫大于溫度報警下限值(AL) 后解除該報警。
