精創DHC-100+ 微電腦濕度控制器說明書

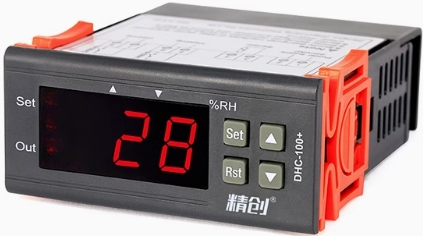

產品概述
DHC-100+采用集成電路式濕度傳感器作為感濕元件，具有靈敏度高、響應速度快、一致性  好等特點，可用于相對濕度的測量、顯示與控制。主要功能包括：加濕、除濕模式可轉換，按 照濕度設定值和回差進行濕度控制；控制輸出保護延時；濕度校正功能；濕度超限報警和傳感 器故障報警功能；傳感器故障后比例開停機時間可調；鍵盤鎖功能。
 規格尺寸
◆前面板尺寸：長75×寬34.5(毫米)
◆安裝開孔尺寸：長71×寬29(毫米)
◆整機尺寸：長75×寬34.5×深85(毫米)
◆傳感器線長：2米(含探頭長度)

技術參數
◆電源：220VAC(+10% / -15%),50/60Hz;
◆整機功耗：小于3W;
◆測量范圍：0%RH～99%RH;
◆控制范圍：10%RH～99%RH;
◆分辨率：1%RH;
◆測量精度：25℃時，±(5%RH+0.5 字);
                    10℃～40℃時，0%RH～59%RH時±(6%RH+0.5 字);其余±(8%RH+0.5 字);
◆傳感器年漂移：±0.5%RH;
◆傳感器故障延時：1分鐘；
◆工作輸出：接點容量為10A/220VAC,可直接驅動單相0.5HP/220VAC及以下的負載；
◆前面板防護等級：IP54;
◆運行環境溫度：0℃～60℃;
◆存儲溫度：-30℃～75℃;
◆相對濕度：20～85%RH(無結露)。

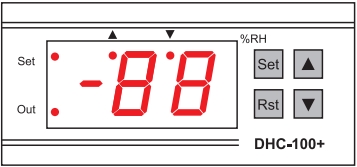

操作及顯示面板

顯示說明：兩位紅色數碼管顯示濕度等信息。
按鍵說明：Set :設置鍵；Rst :復位鍵；▲:上調鍵； ▼:下調鍵。
指示燈狀態說明

指示燈	符號	狀態	功能
設置指示燈	Set	常亮	參數修改模式
工作指示燈	0ut	閃爍	控制輸出延時
工作指示燈	0ut	常亮	控制輸出開啟
狀態指示燈	▲	常亮	加濕模式
狀態指示燈	▼	常亮	除濕模式

按鍵操作說明
查看參數設定值：
        正常顯示狀態下，按下并立即松開▲鍵顯示濕度設定值，2秒后返回正常顯示狀態；按下 并立即松開▼鍵顯示濕度控制回差，2秒后返回正常顯示狀態。

修改參數設定值：
        正常顯示狀態下，按住Set鍵持續3秒以上進入用戶菜單，此時可以查看和修改“F1”～“F2”的參數設定值；同時按住Set鍵和▲鍵持續3秒以上進入管理者菜單，此時可以查看和修 改“F1”～“F8”的參數設定值。參數修改模式下，松開所有按鍵后再按住Set鍵持續10秒以  上可以進入傳感器標定菜單，此時可以查看和修改“b1”～“k2”的參數設定值。
        顯示菜單項代碼時，按▲鍵或▼鍵可以上翻或下翻菜單項，按下Set 鍵顯示當前菜單的參數設定值；顯示參數設定值時，按▲鍵或▼鍵可以上調或下調參數設定值，按下Rst鍵則返回 并顯示下一菜單項的代碼。
        參數修改模式下，按住Rst鍵持續3秒以上則保存參數修改并返回正常顯示狀態，保存時出 現錯誤則顯示“Er”,2 秒后返回正常顯示狀態。30秒內沒有任何按鍵操作則不保存參數修改  并返回正常顯示狀態。對于具有延時或計時性質的參數，斷開控制器電源并重新上電可使參
數修改立即生效，而不必等待當前已經進行的延時或計時周期。
鍵盤鎖：
        正常顯示狀態下，同時按住▲鍵和▼鍵持續3秒以上可以切換鍵盤鎖狀態，切換為鍵盤鎖 有效時顯示“on”, 解除鍵盤鎖時顯示“oF”,2 秒后返回正常顯示狀態。鍵盤鎖狀態保存在 控制器內，保存時出現錯誤則顯示“Er”,2 秒后返回正常顯示狀態。
        鍵盤鎖有效時，不能進入?yún)��?shù)修改模式并顯示“on”2秒后返回正常顯示狀態，但是可以 進行其他按鍵操作；解除鍵盤鎖后，可以進行正常的按鍵操作。
手動加濕/除濕：
        正常顯示狀態下，當濕度測量值處于濕度設定值和回差之間，或傳感器故障時，同時按住 Set 鍵和Rst鍵持續3秒以上可以手動切換加濕/除濕輸出。
修復系統數據：
        機器通電時，首先檢查參數設置是否正確。如果檢查到錯誤，則顯示“Er”。此時按任意 鍵將恢復默認參數設置并正常工作，建議此時重新設定參數。
控制輸出
濕度控制：
        控制器的工作模式設定為除濕時，濕度高于或等于設定的濕度值+濕度控制回差時控制輸 出開啟，低于或等于設定的濕度值時控制輸出關閉；控制器的工作模式設定為加濕時，濕度低 于或等于設定的濕度值-濕度控制回差時控制輸出開啟，高于或等于設定的濕度值時控制輸出  關閉。
        濕度傳感器故障后，控制器按照設定的傳感器故障后比例開啟時間和關閉時間周期性地開 啟和關閉控制輸出。機器通電后或控制輸出關閉后運行完控制輸出保護時間才允許控制輸出再 次開啟，但傳感器故障時例外。
報警：
        濕度測量值高于或等于設定的濕度值+濕度超限報警偏差時，以及低于或等于設定的濕度  值-濕度超限報警偏差時，發出濕度超限報警并閃爍顯示當前濕度測量值。濕度回落到正常范  圍后解除濕度超限報警并恢復正常顯示。濕度測量值超出顯示范圍后顯示 “HH”,   濕度傳感器 故障后閃爍顯示“EE”并報警。報警時按任意鍵可以手動消音，但不改變報警顯示狀態。

菜單說明

菜單標識	菜單功能	設定范圍	單位	出廠值
F1	濕度設定值	10～99	%RH	50
F2	濕度控制回差	1～50	%RH	5
F3	控制輸出保護時間	0～99	分鐘	0
F4	濕度超限報警偏差，0為取消報警	0～50	%RH	0
F5	傳感器故障時比例開啟時間	0～99	分鐘	10
F6	傳感器故障時比例關閉時間	0～99	分鐘	50
F7	濕度校正值	-20～20	%RH	0
F8	控制器工作模式選擇，0:加濕；1:除濕	0～1	無	0
b1	傳感器標定，基準電壓高兩位	5000～9999	0.1mV
b2	傳感器標定，基準電壓低兩位
k1	傳感器標定，斜率前兩位	2000～3999	0.01mV/%RH
k2	傳感器標定，斜率后兩位

        用戶菜單的范圍是“F1”～“F2”;  管理者菜單的范圍是“F1”～“F8”; 傳感器標定菜 單的范圍是 “b1”～“k2” 。     其中，傳感器標定菜單僅用于更換傳感器后根據所附相應標定數 據進行標定，擅自更改將會影響濕度測量精度。

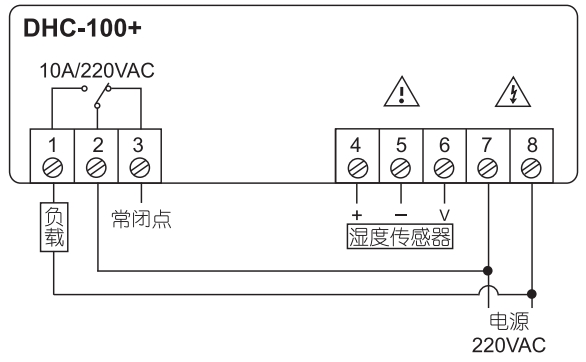

接線說明

        傳感器的紅線為“+”,接端子4;黑線為“ - ”,接端子5;黃線為“V”, 接端子6。
系統代碼、原因及動作

代碼	原因	動作
Er	數據存取故障	無
EE	濕度傳感器故障	比例開停機
HH	濕度超出顯示范圍	無
